Amazone用3D打印的設計自由度測試新的生產流程

農業機械制造商Amazone使用Altair的仿真軟件和voxeljet的3D打印技術來優化轉向架的底盤。

創新項目。德國農業機械制造商Amazone在生產一個新的轉向架原型時，能夠節省18%的成本。來自德國奧斯納布呂克附近的哈斯貝爾根的家族企業，能夠用世界上最大的用于砂鑄模具的工業3D打印機VX4000快速打印砂鑄模具和鑄造金屬的芯子–沒有任何昂貴的特殊工具，只用一個CAD文件。

農民用拖拉機沿著地面拖動耙子，將土壤打碎，為播種做準備，這種耙子的演變一直在不斷進步。制造商不斷努力使設備更穩定、更耐用、更輕，以便在道路上行駛時遵守允許的軸負荷。

其中Amazone是一家來自德國奧斯納布呂克附近Hasbergen的家族企業，它生產帶有轉向架的Catros緊湊型圓盤耙。這是一種固定在拖拉機上的牽引設備，可以在不同的配置中使用。緊湊型圓盤耙用于淺層和密集的土壤耕作，工作深度可達15厘米。

CAD軟件根據輕質結構創建了一個鑄件設計。

轉向架底盤將設備與車軸連接起來，使設備能夠從農場運輸?shù)教镩g。原來的焊接結構重量為245公斤，焊縫長度為16.5米，因此非常復雜，生產成本很高。為了降低成本并使該部件更穩定、更輕，Amazone決定用鑄造部件取代轉向架底盤。使用Altair的拓?fù)鋬?yōu)化軟件 “Inspire”，Amazone開發團隊能夠創建一個適合負載的設計，而且還可以進行鑄造。

更輕，更穩定，更耐用

由于材料的分布方式適合受力的大小，鑄造的轉向架底盤比焊接的部件要輕45公斤以上。由于這種重量的節省，其形狀讓人聯想到樹的結構或鳥的骨骼。同時，新的設計確保了272%的使用壽命，因?yàn)檫@種設計避免了鑄造部件與焊接部件相比在剛度上的變化。為了保證材料質量，Altair的專家們還用Inspire軟件模擬了鑄造過程中的金屬流動。通過這種方式，他們能夠在實際鑄造過程之前，減少由滯留氣體引起的內部缺陷的風險，從而優化了鑄造件的質量。

由于優化了適合負載的鑄造結構設計，對于后擺臂的第三個進化階段，有可能將使用壽命提高2.5倍，同時與焊接部件相比，重量也減少了約18%。

Sebastian KlugeAmazone

使用3D打印技術創建的砂鑄模具使得快速采購原型部件成為可能，因此大大縮短了開發時間。

對于復雜的結構：設計自由和300 pdi分辨率的3D打印機

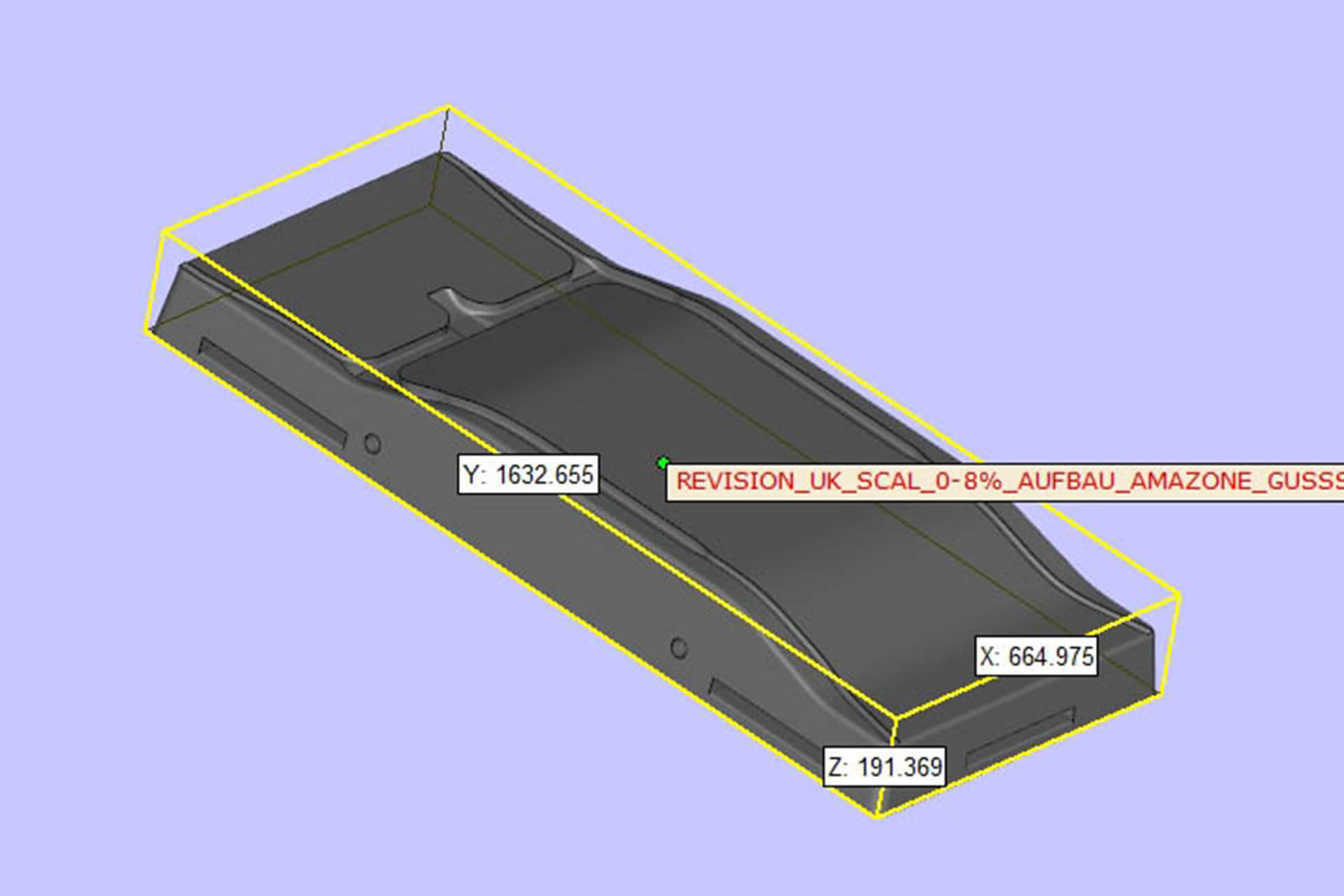

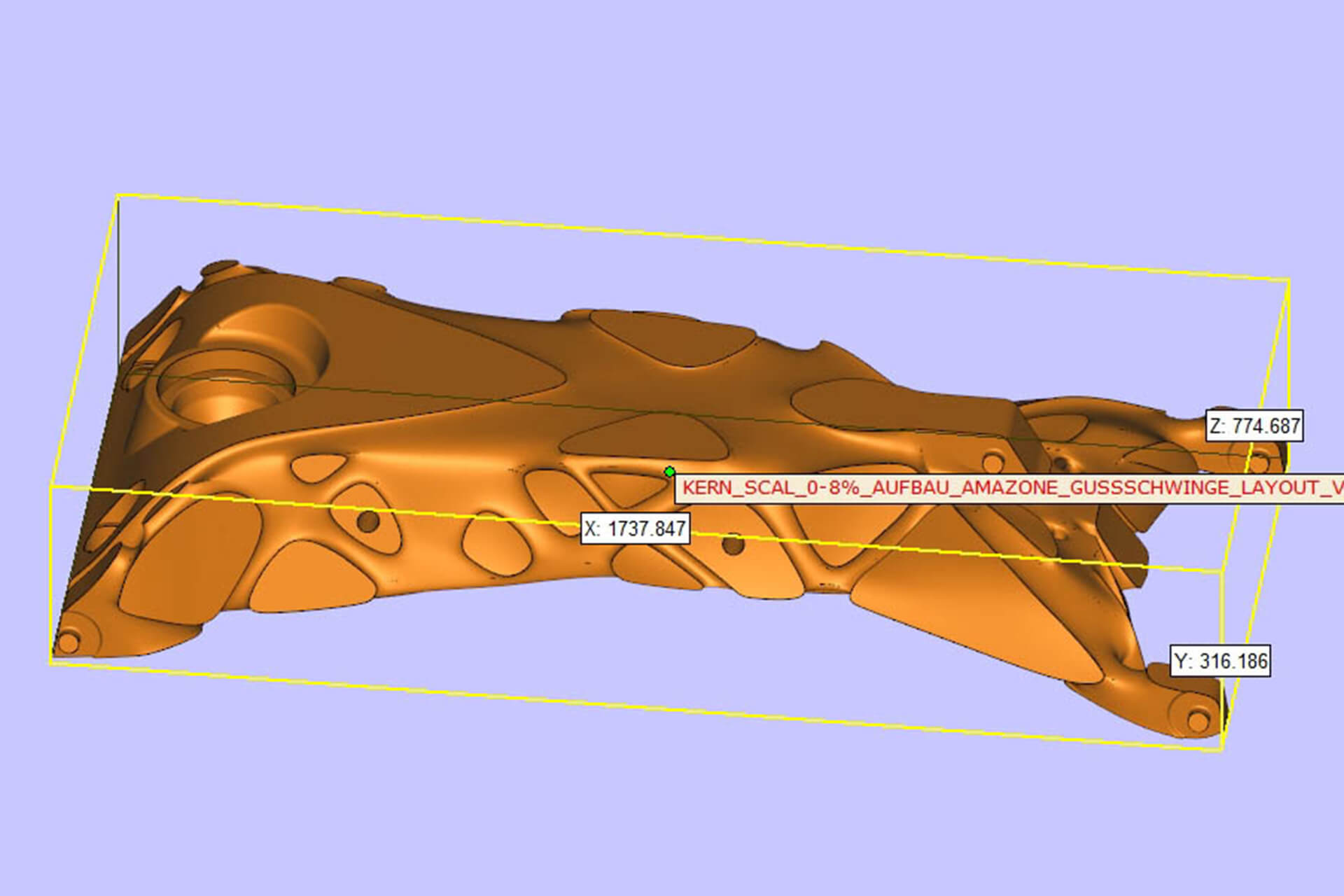

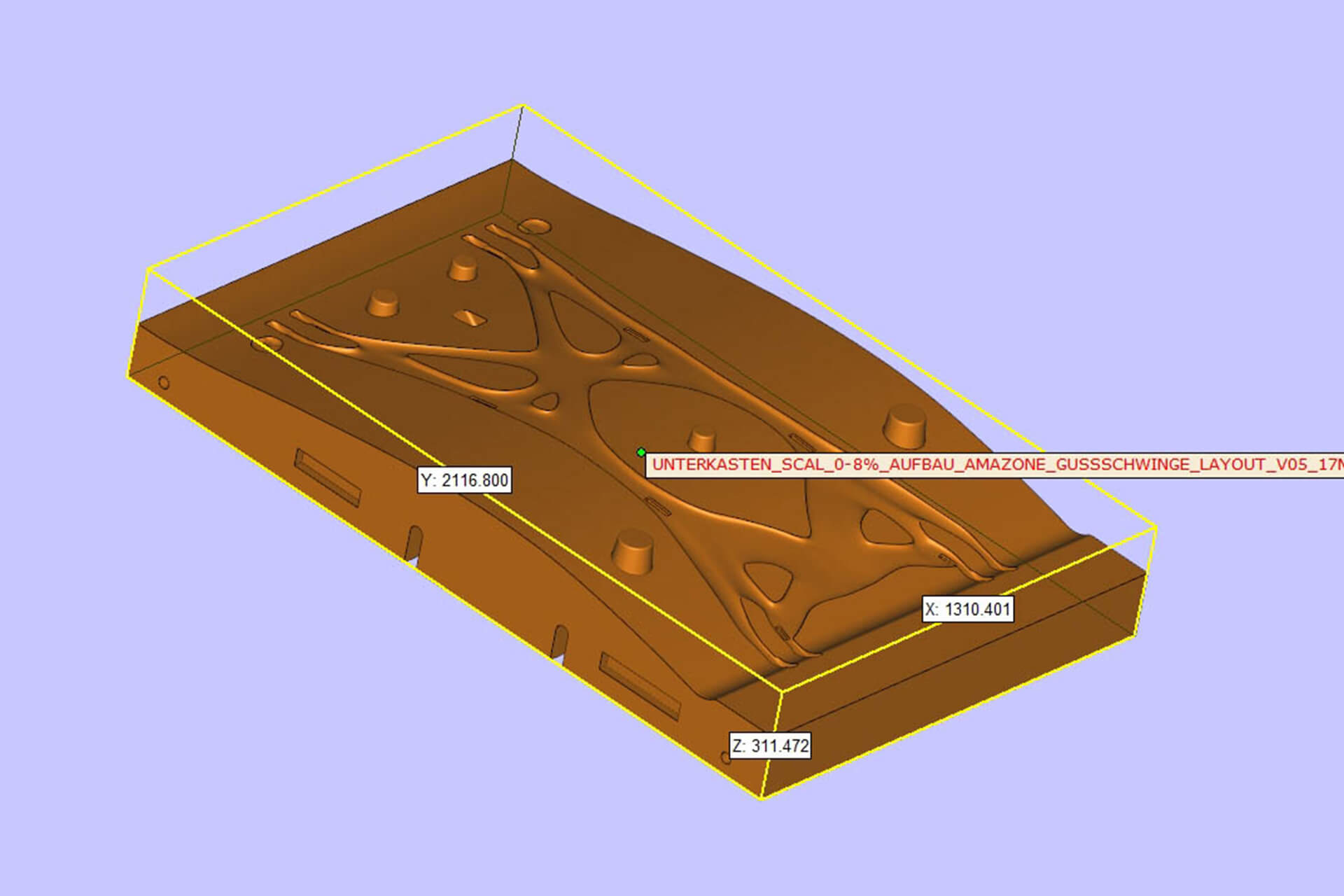

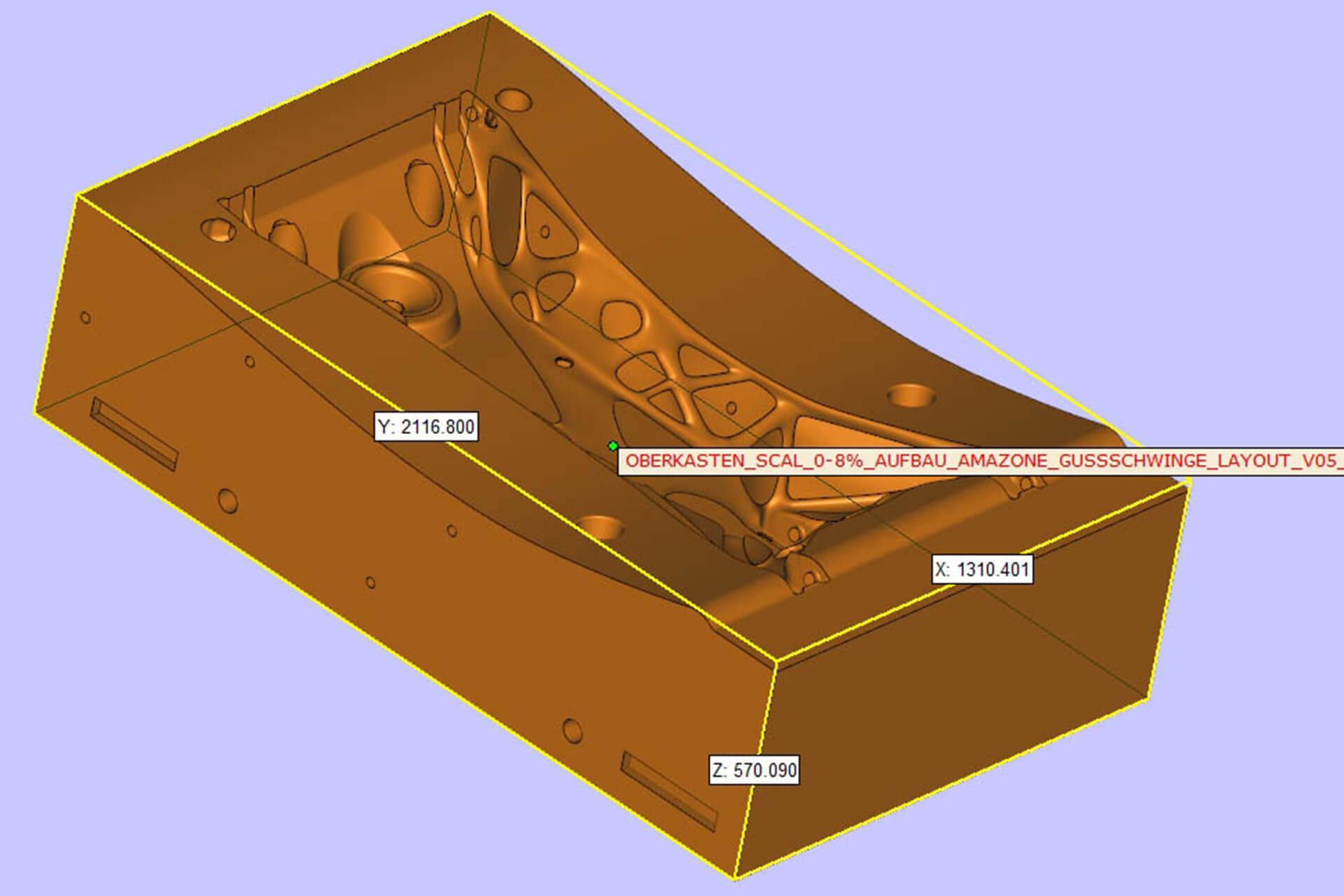

首先，voxeljet將部件的CAD文件轉換成負的CAD文件，以數字方式表示四部分的鑄造模具。然后工人們將這些數據輸入3D系統。然后開始打印。在這里，一個所謂的涂布機將打印材料（石英砂）鋪到建筑平臺上。

然后打印頭在平臺上移動，用結合劑將沙粒結合在一起–取決于CAD文件中物體的幾何形狀。為此，打印頭的工作分辨率為300dpi。當建筑平臺本身保持靜止時，涂布機和打印頭將其工作高度逐漸向上移動300微米，直到鑄造模具完成。

一旦打印程序完成，工人們就會移除建筑平臺上打印好的部件的側壁，并清除任何錯誤打印的石英砂。這就留下了可以直接使用的鑄造模具。鑄造廠（來自Gütersloh的Pro Cast Guss）只給鑄造模具做了一層涂層–沙子和金屬之間的隔離層，保護鑄造模具免受熱應力影響。盡管這樣，在鑄造之后，形狀還是會消失–就像傳統的鑄造模具（砂鑄模具）一樣。它在鑄造的轉向架底盤的核心被移除后被破壞。由于之前的Click2Cast計算機模擬鑄造，鑄造材料第一次就完美地流向了原始尺寸。

由于部件的復雜性并不影響3D打印的成本，即使是困難的幾何形狀也能以低成本創造出來。

Tobias King,Director Marketing & Applicationvoxeljet

用3D打印節省時間

制造這樣一個復雜部件的鑄造模具通常很耗時 – 部分原因是需要復雜的專業工具。出于這個原因，Altair重新考慮了各種選擇，并決定使用voxeljet的VX4000–一個安裝空間為4000 x 2000 x 1000毫米的3D打印系統。
